Technique

Porte à faux



La présente méthode permet la réalisation d'un voile GBE et d'une dalle en béton en porte à faux isolés

Afin de faciliter la compréhension de la méthode présentée dans ce document, l’insertion des entretoises GBE (employées pour des coffrages utilisant des tiges de serrage) et des ensembles connecteurs extérieurs / connecteurs intérieurs ont été volontairement exclues des schémas explicatifs.

Il est essentiel d’adapter cette méthode afin de respecter les recommandations de mise en oeuvre, notamment sécuritaires, des fournisseurs de matériel et de matériaux employés pour la réalisation d’un ouvrage en GBE.





Phase 1 :

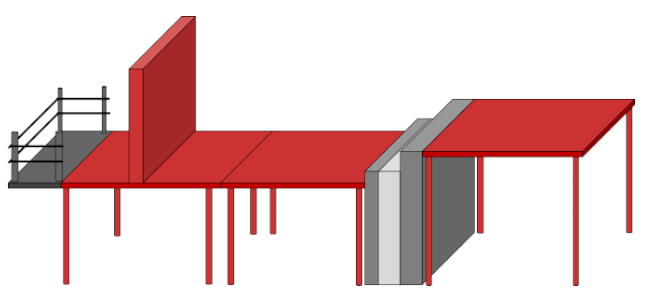

  • Veiller à ce que la dalle inférieure du porte à faux ne repose pas sur le parement extérieur (à gauche de l'illustration ci-dessous).
  • La dalle intérieure reposera sur le mur intérieur structurel (à droite de l'illustration) .





Phase 2 :

  • Positionner les étaiements pour la réalisation des dalles ainsi que des plateformes de travail pour assurer le travail en sécurité des compagnons.
  • Mettre en place la banche intérieure (ou extérieure) pour la réalisation du mur GBE en porte à faux.






Phase 3 :

  • Préparer le parement GBE conformément au Mode Opératoire.
  • Prévoir le retour d'un panneau d'isolant en bas du coffrage en le liant au panneau supérieur grâce à des connecteurs GBE extérieurs (dagues).
  • Astuce : employer une baguette aimantée en pied de voile pour la réalisation d'un joint qui servira de goutte d'eau.
  • Fermer et serrer le coffrage en respectant les recommandations du fournisseur.
  • Couler le béton simultanément pour chaque parement (intérieur et extérieur).






Phase 4 :

  • Décoffrer le voile GBE en porte à faux. Le parement intérieur est assimilable à une poutre voile.
  • Mettre en place des treillis métalliques en vue de la réalisation de la dalle inférieure en porte à faux.
  • Positionner des U inversés qui assureront la liaison entre la sous face en porte à faux et la dalle supérieure structurante.






Phase 5 :

  • Couler puis décoffrer la sous dalle en porte à faux (environ 10 cm de hauteur).






Phase 6 :

  • Mettre en place les panneaux d'isolants au travers des U inversés.
  • Insérer puis fixer des tiges métalliques au travers des U inversés.
  • Positionner un treillis métallique en partie haute de la future dalle intérieure.






Phase 7 :

  • Couler la dalle structurante en porte à faux ainsi que la dalle intérieure.
  • Décoffrer.






Phase 8 :

  • Retirer les étaiements et les plateformes de travail.






Phases suivantes :
