Procédé GBE®

Présentation



Procédé de construction pour les façades des bâtiments

Ce procédé breveté permet de réaliser des murs bétons coulés en place à isolation intégrée : deux voiles en béton armé sont coulés autour d'un isolant rigide. Avec un atout majeur : le procédé GBE® garantit une isolation très performante de l’enveloppe des bâtiments. Il répond ainsi à toutes les exigences d’efficacité énergétique (réglementation énergétique 2021, labels BBC et Passivhauss).





Bien que permettant la réalisation de murs à haute technicité, le procédé GBE® est simple à mettre en œuvre : à l’aide de dagues et de connecteurs, développés par GBE, il suffit de couler en place un mur sandwich qui intègre un isolant entre les deux parois en béton. Il s'impose comme une excellente variante aux prémurs isolés - sans joints typique des systèmes préfabriqués (panneaux sandwichs préfabriqués) - ou à l'isolation thermique par l'extérieur (ITE).

En outre, le procédé GBE® a indirectement un impact favorable à la profession : il  fait appel aux compétences des coffreurs-bancheurs et valorise le savoir-faire des entreprises de gros œuvre !



---

Fonctionnement & mise en oeuvre du Procédé GBE® :

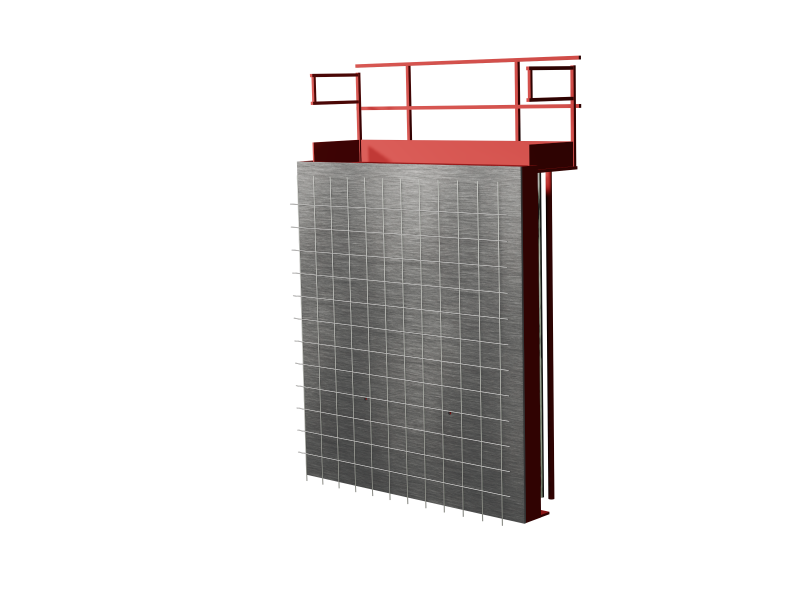

• Pose de la première banche et mise en place du treillis soudé du mur considéré

​

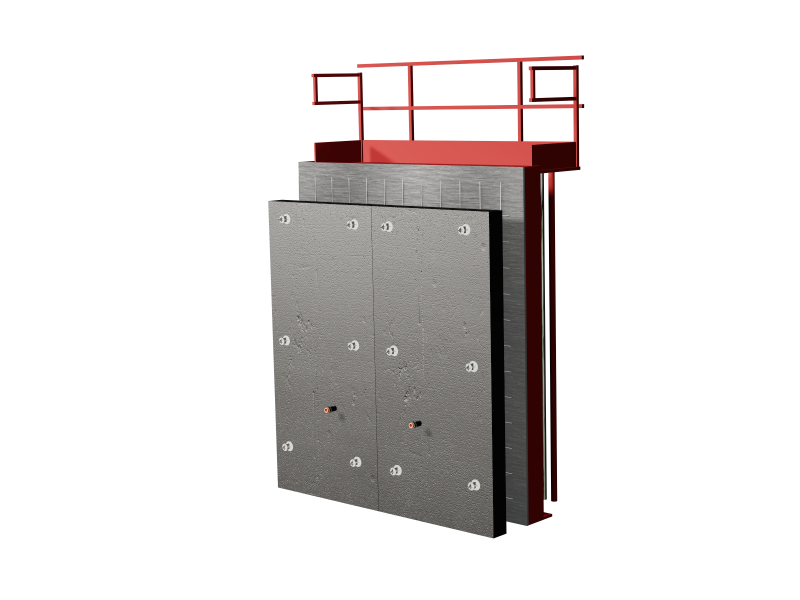

• Placement de l’isolant contre la banche intérieure et au travers de l’armature structurelle complétés des connecteurs et entretoises GBE

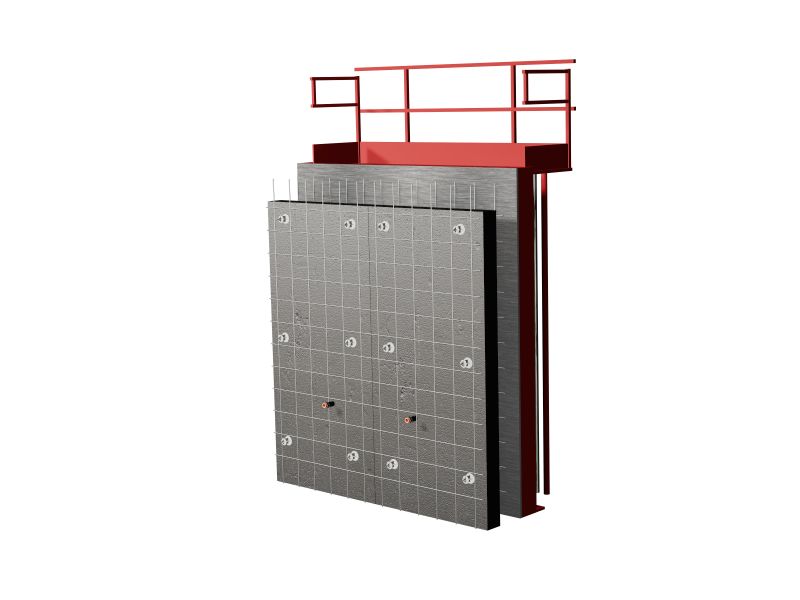

• Pose du ferraillage pour le second mur en béton les connecteurs GBE facilitant sa tenue

• Placement de la seconde banche, passage des tiges de serrage dans les entretoises puis serrage.

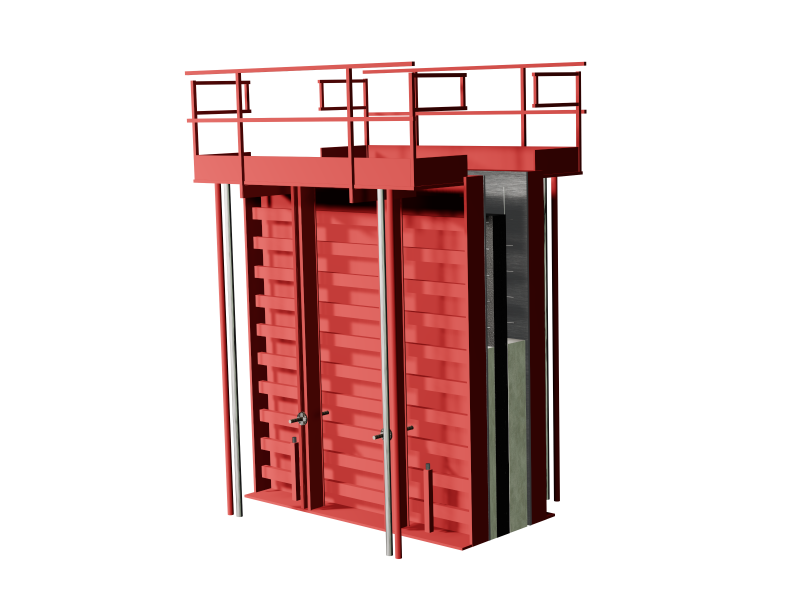

• Coulage simultané du béton de chaque côté de l’isolant, avec ou sans l’aide d’un répartiteur à double goulotte

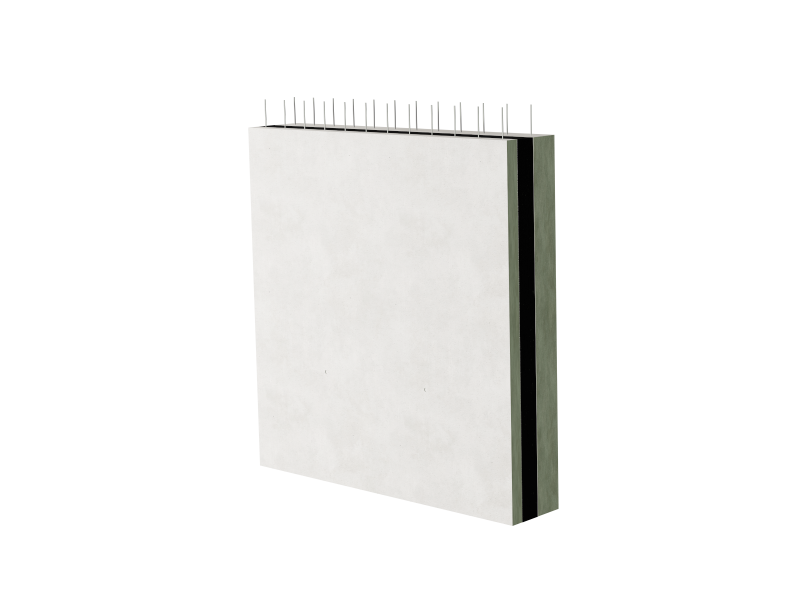

• Décoffrage du béton au jeune âge facilité par les connecteurs plastiques qui jouent un rôle essentiel dans la stabilité de la paroi extérieure

NB : la mise en œuvre reste fondée sur les pratiques habituelles des coffreurs-bancheurs.



Une courte vidéo de présentation de la mise en œuvre du Procédé GBE® :





---

Simplicité de mise en œuvre et compatibilité avec le chantier

Le Procédé GBE® repose sur les méthodes traditionnelles du béton coulé en place et s’intègre directement aux pratiques courantes du gros œuvre. Sa mise en œuvre mobilise avant tout le savoir-faire habituel des coffreurs-bancheurs, sans nécessiter de formation longue ni de transformation profonde de l’organisation du chantier.

Le procédé a été conçu par des acteurs issus du gros œuvre, avec une logique directement adaptée aux contraintes réelles d’exécution : coffrage, ferraillage, coulage, cadence et coordination des équipes.

Dans la majorité des configurations, le planning du gros œuvre reste globalement comparable à celui d’une solution traditionnelle. L’intégration de l’isolant au moment de la réalisation du mur peut également réduire certaines interfaces entre corps d’état et simplifier plusieurs opérations ultérieures de façade ou de second œuvre.

Le Procédé GBE® n’est donc pas une solution industrielle déconnectée du chantier, mais une évolution des techniques courantes du béton banché.



---

Performances techniques et cadre réglementaire

Le Procédé GBE® s’inscrit dans les règles usuelles de conception des ouvrages en béton armé. En France, son domaine d’emploi, ses principes de conception et ses dispositions de mise en œuvre sont encadrés par un Avis Technique. Le dimensionnement des voiles, des armatures et des éléments de liaison est réalisé en se basant sur les règles applicables au béton armé, notamment l’Eurocode 2.

Le béton coulé en place permet d’assurer la continuité structurelle des voiles et de bénéficier des propriétés de robustesse et de durabilité propres aux ouvrages en béton armé.

L’isolant est intégré au cœur du mur, protégé durablement entre deux voiles en béton. Cette configuration limite son exposition aux sollicitations extérieures et contribue à maintenir ses performances dans le temps.

L’absence de lame d’air au sein de la paroi limite également les circulations d’air internes et constitue une configuration favorable à la maîtrise des risques liés à la propagation du feu en façade.



---

Environnement, résilience et performance énergétique

Le Procédé GBE® associe isolation continue et forte inertie thermique des voiles en béton. Cette configuration contribue à limiter les variations de température intérieure, à améliorer le confort d’été et à réduire durablement les besoins de chauffage et de rafraîchissement du bâtiment.

La protection de l’isolant entre deux voiles en béton participe au maintien de ses performances dans le temps, tandis que la robustesse des parois contribue à la résilience de l’enveloppe face aux sollicitations climatiques sévères.

Ces caractéristiques permettent de concevoir des bâtiments à faibles consommations énergétiques, avec une enveloppe durable susceptible de limiter les besoins d’entretien et certains coûts d’exploitation.

Le Procédé GBE® est compatible avec les exigences de la RE2020 et évolue pour intégrer des isolants et bétons à plus faible impact environnemental. Il permet ainsi d’associer performance énergétique, confort d’usage, durabilité et recherche de réduction de l’empreinte carbone des façades.



---

Liberté architecturale, références et maîtrise des coûts

Le Procédé GBE® laisse au béton coulé en place son plein potentiel architectural. Béton apparent, matrices, reliefs, teintes, murs courbes, grandes ouvertures ou géométries complexes peuvent être réalisés tout en intégrant l’isolation au cœur de la paroi. Cette liberté permet de conserver la minéralité et la continuité du béton, sans imposer une écriture architecturale prédéfinie.

Depuis le premier bâtiment réalisé en 2011, le procédé a été employé sur plus de 100 projets, de typologies très diverses, par des entreprises de gros œuvre de toutes tailles et en collaboration avec de nombreuses agences d’architecture, dont plusieurs références majeures de l’architecture française.

Sur le plan économique, le Procédé GBE® constitue notamment une alternative aux prémurs isolés et peut, selon la configuration du projet, présenter un coût comparable ou inférieur à certaines solutions associant voile béton, isolation thermique par l’extérieur et bardage.

GBE réalise gratuitement des études techniques et économiques adaptées à chaque projet afin d’en évaluer précisément la pertinence.



---

FAQ : Questions fréquentes sur le Procédé GBE®

Le Procédé GBE® est-il préfabriqué ?
Non. Le Procédé GBE® est un système de béton coulé en place sur chantier avec isolation intégrée. Les murs sont réalisés par les équipes de gros œuvre selon les méthodes du béton banché traditionnel.

Le procédé est-il complexe à mettre en œuvre ?
Non. Sa mise en œuvre repose principalement sur le savoir-faire des coffreurs-bancheurs. Elle ne nécessite pas de formation longue et s’intègre aux méthodes courantes de coffrage, ferraillage et coulage du gros œuvre.

Est-il compatible avec les exigences environnementales actuelles ?
Oui. Le procédé peut contribuer à répondre aux objectifs de la RE2020 grâce à son isolation continue, son inertie thermique et l’intégration possible de solutions d’isolation et de béton à plus faible impact carbone.

Quel impact sur le coût et le planning ?
Selon le projet, le planning du gros œuvre reste globalement comparable à celui d’une solution traditionnelle, avec des gains possibles sur les phases de second œuvre grâce à la réduction du nombre d’interventions nécessaires sur la façade. Le Procédé GBE® constitue une solution économiquement compétitive par rapport à des systèmes constructifs offrant des performances équivalentes. Le coût doit néanmoins être étudié au cas par cas ; GBE réalise gratuitement des études techniques et économiques permettant de comparer les solutions à l’échelle du projet.
