Liaison mur GBE et plancher mixte bois béton



La présente méthode permet la réalisation de la liaison entre un mur GBE et une dalle mixte bois / béton

Il est essentiel d’adapter cette méthode afin de respecter les recommandations de mise en oeuvre, notamment sécuritaires, des fournisseurs de matériel et de matériaux employés pour la réalisation d’un ouvrage en GBE.





Phase 1 :

  • Réaliser des murs GBE conformément au Mode Opératoire.

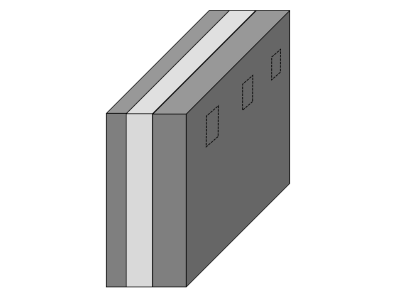

  • Calepiner l'emplacement des solives dans le mur GBE.





Phase 2 :

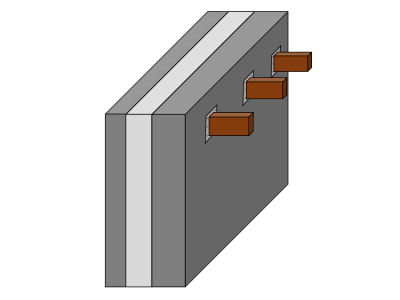

  • Mettre en oeuvre le solivage en le fixant au parement porteur du mur GBE avec un sabot métallique.





Phase 3 :

  • Poser l'ensemble des solives et vérifier les tolérances.
  • Mettre en place un étaiement conformément aux préconisations des fournisseurs.





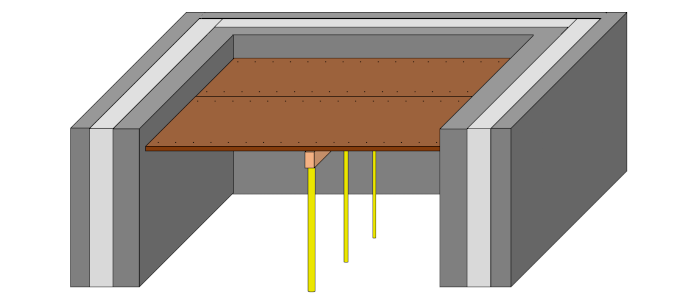

Phase 4 :

  • Poser les trémies en bois.
  • Les fixer sur les solives.






Phase 5 :

  • Mettre en oeuvre un polyane étanche avec retournement au niveau des murs, des bords de trémie et bords de passage de réseau.
  • Poser les connecteurs sur les éléments porteurs en respectant le plan d'implantation du fournisseur.






Phase 6 :

  • Poser les écarteurs.
  • Mettre en place les incorporations.






Phase 7 :

  • Poser le treillis métallique pour la dalle en béton.






Phase 8 :

  • Couler le béton puis décoffrer.






Phase 9 :

  • Précision : pendant la réalisation des planchers, il convient d'étayer "en cascade" jusqu'à un niveau capable de reprendre la charge d'étaiement.
  • Retirer les étais.
